Form-, Lage- und Maßanalyse

Auswertungen basieren bei FREEFORM auf optisch gescannten 3D-Daten. Die ganzheitliche Erfassung von Objekten bietet einige Vorteile, die wir für Sie nutzen.

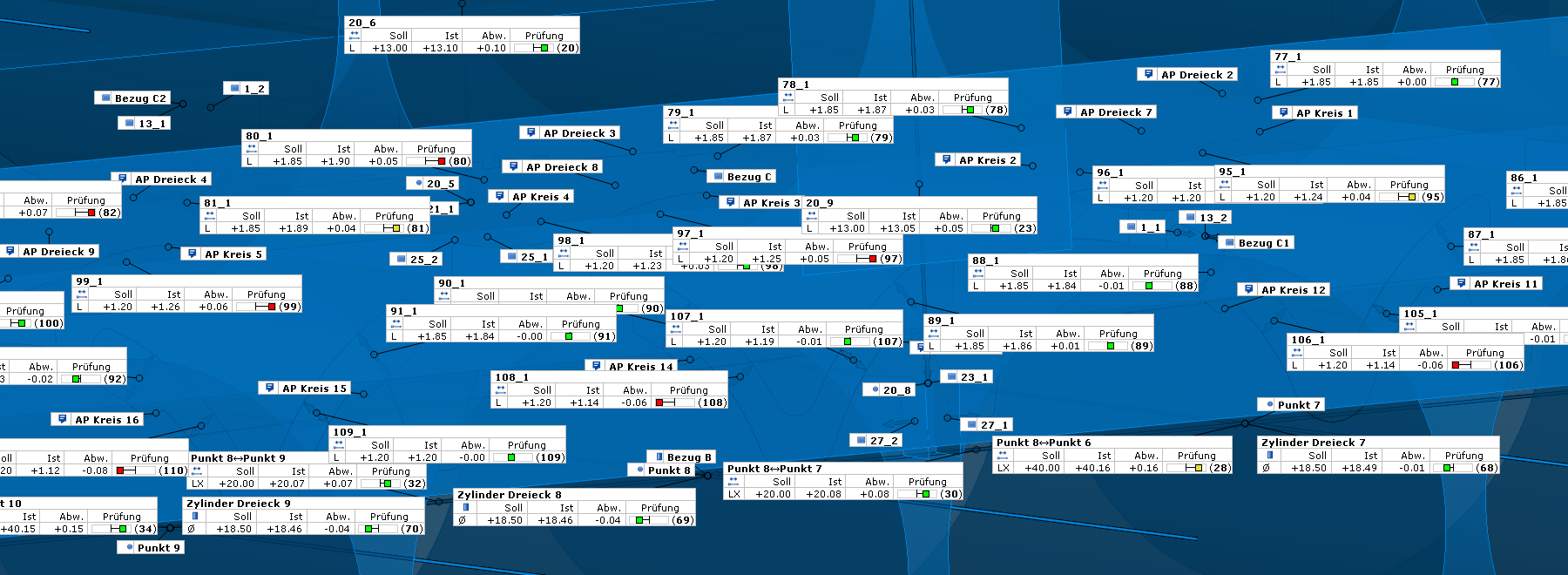

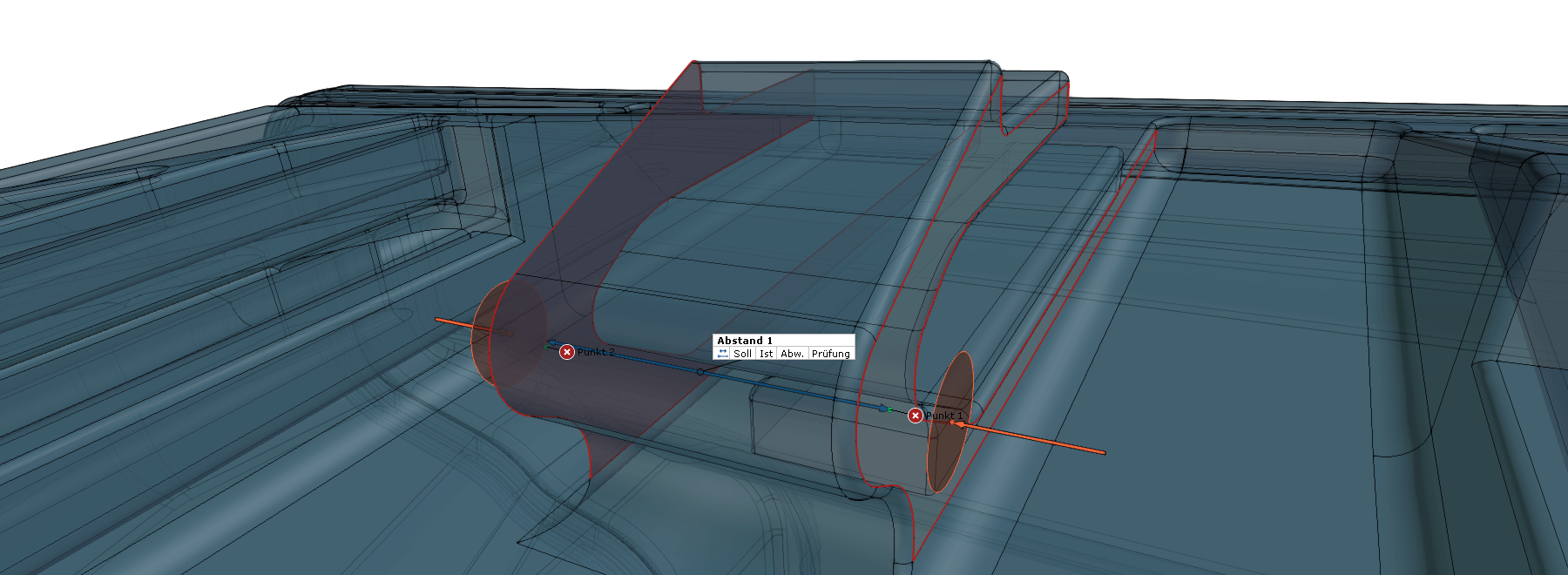

In der Software werden die Scandaten zu den CAD-Daten ausgerichtet. Dies erfolgt nach RPS, Bestfit, usw. Alle auf der Zeichnung geforderten Messpunkte lassen sich in der Software virtuell anfahren. Abstände, Winkel, Zylinder, usw. werden definiert und mit den Soll-Daten verglichen. Die Ergebnisse lassen sich in übersichtlichen Berichten darstellen und exportieren.

Alle diese Schritte werden parametrisch verwaltet, was eine Serienmessung und -auswertung ermöglicht.



Unsere Leistungen:

  • Ausrichtung nach RPS, 321, BestFit
  • Beliebige Schnitte
  • Messen von echten Minimal- und Maximalwerten
  • Auswertung von Form und Lage Toleranzen
  • Auswertung von Serienmessungen in Messdiagrammen
  • Fehlersuche durch Simulation verschiedener Ausrichtungen
  • Nachträgliche Messungen möglich, da Teile komplett gescannt werden

Anwendungsgebiete:

  • Vermessung von Bauteilen nach Zeichnung
  • Prüfung von Form- und Lagetoleranzen nach Zeichnung
  • Eingangs- und Ausgangskontrolle von Waren und Halbzeugen
  • Serienmessungen und Statistik
