Vermessung mit optischen Systemen...

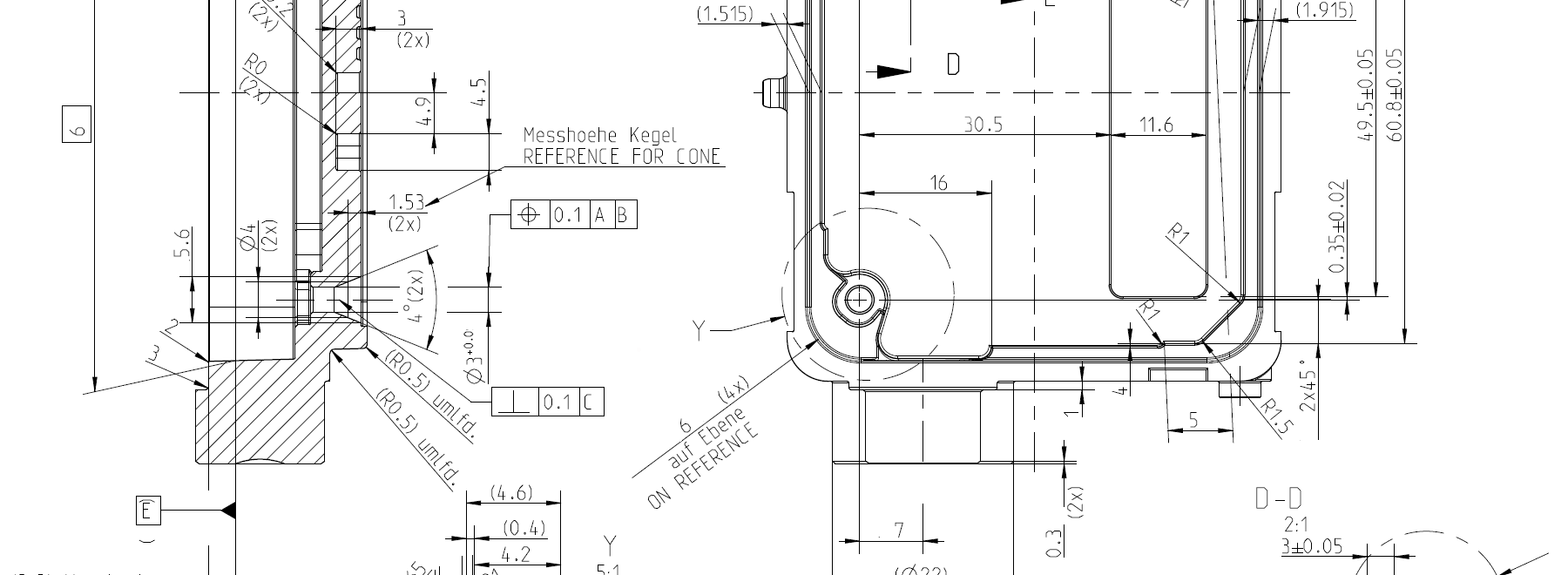

Wir sind spezialisiert auf die Vermessung von Bauteilen nach Zeichnung. Dazu scannen wir ein oder mehrere Bauteile mit modernen 3D-Scannersystemen, die auf die spezielle Applikation Ihres Projektes abgestimmt sind. Die Auswertung und die Ermittlung der Maße geschieht unabhängig von dem jeweiligen Bauteil und kann bei mehreren Teilen z.B. parallel erfolgen.


Die Ermittlung von Messwerten erstreckt sich über alle dimensional erfassbaren Abstände und Winkel, sowie über die ganze Bandbreite an Form- und Lagetoleranzen. Zusätzlich erstellen wir aufgrund der Datendichte 3D-Soll-Ist-Vergleiche, die mit der Fehlfarbendarstellung schnell Überblick über Abweichungen verschafft und weitere, wertvolle Informationen über Ihr Bauteil liefert.


Die Ergebnisse fassen wir in übersichtlichen und detaillierten Dokumentationen zusammen. Deren Umfang richtet sich nach Ihren Bedürfnissen und Zielen. Selbstverständlich übertragen wir die Messergebnisse auch ihn Ihre individuelle Vorlage.





Unser Portfolio

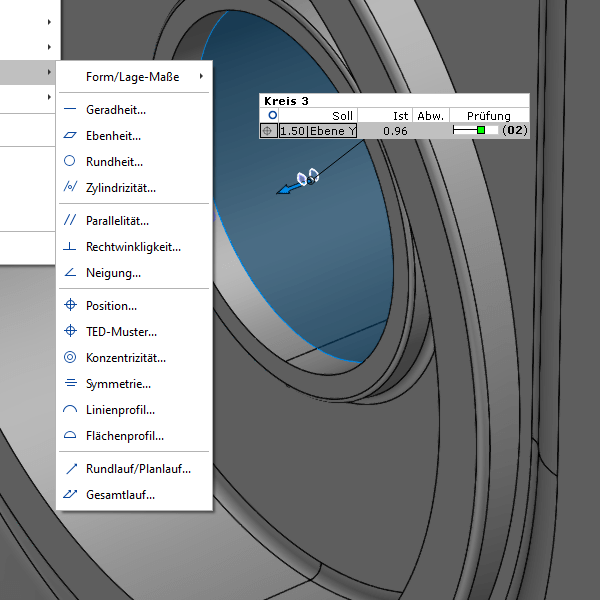

Form- und Maßanalyse:

Auswertungen basieren bei FREEFORM auf optisch gescannten 3D-Daten. Die ganzheitliche Erfassung von Objekten bietet einige Vorteile, die wir für Sie nutzen.

  • Mobiles 3D Scannen bei Ihnen vor Ort
  • Erfassen einfachen sowie komplexen Bauteilen
  • Scannen von allen Materialien und Oberflächen
  • Genauigkeiten ab 0,005 mm

.

Fehlfarbenanalyse:

Fehlfarbenanalysen, oder auch "Globale Soll-Ist-Vergleiche", sind eine hervorragende Möglichkeit, Scanergebnisse visuell darzustellen. Durch die flächendeckende Erzeugung von Messpunkten entsteht eine exakte Wiedergabe der Bauteiloberfläche

  • Globaler 3D-Vergleich und Darstellung als Fehlfarbenbild

  • Vergleich zu CAD oder zu anderen Produktständen

  • Praxisnahe Berichterstellung

  • Darstellung von Überhöhungen, Schnitten und Bautteilumrissen

.

Messberichte:

Messberichte sollten auf einen Blick schnell erkennbar alle relevanten Daten zeigen und die notwendige Tiefe an Daten liefern, die für das jeweilige Objekt benötigt werden.

  • Standardisiere Messberichte

  • übernahme der Messwerte in Ihre Prüfberichtvorlage

  • Ausgabe der Messwerte in Excel

  • Ausgabe der Ist-Werte in 3D zur Korrektur in Ihrem CAD-System

.
